首页>>产品展示>>电动栏杆系列
JLT-G型电动栏杆
责编:admin  加入时间:2010-1-29 21:51:10  点击:13479
一、主要用途

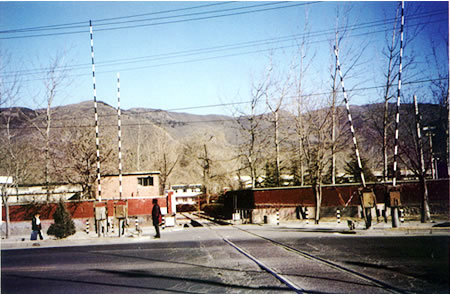

    JLT-G型电动栏杆是道口手动栏杆的升级换代产品。主要适用于公路路面宽度在8m以内的小型平交道口,是一种机电一体化且自动化程度较高的,保护行车及人身安全的平交道口安全防护设备。

二、主要构成部分

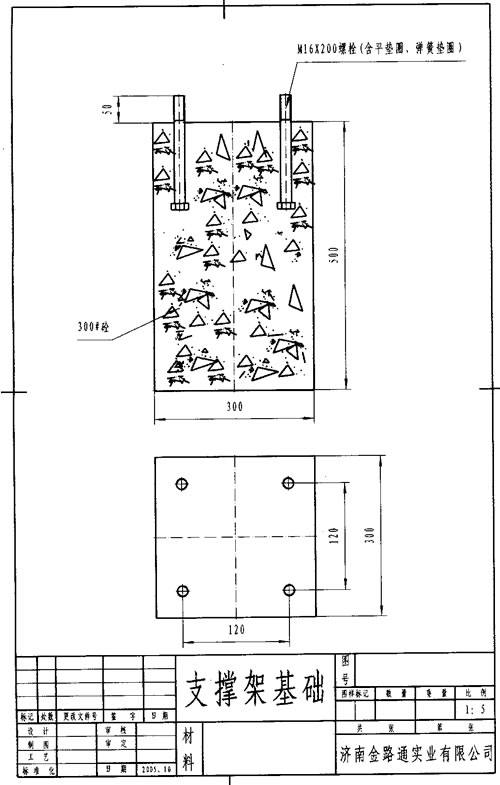

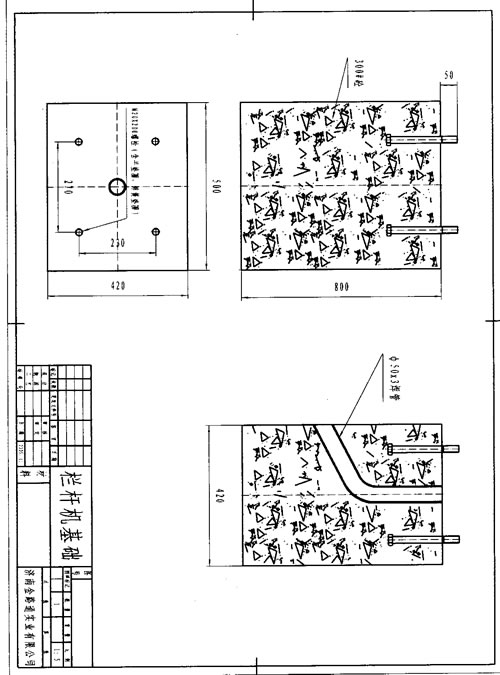

    该设备是由栏杆传动机构、栏木(杆)、支撑架、胀紧装置、配重及电气控制系统五部分构成。

三、主要特点
    1、不破坏道路路面,不需申请交通管制,施工方便快捷、工程造价低。
    2、适应各种复杂路面,采用插接式结构,运输、安装方便。
    3、操作简单,易于养护维修。
    4、结构牢固,运行平稳可靠。
    5、停电时可以人工操作。
    6、采用现代控制技术,根据道口情况,可以选择单机单控、双机双控联动,或多机多控联动。
   7、可提供:室外有线控制装置、无线遥控装置供用户选装。
   8、采用自动控制,环境适应性强,节能效果明显。

四、栏杆(单机)参数

(交流)
额定功率
KW
0.25-0.5
(直流)
0.2-0.4
栏  杆
封闭高度
M
1.1-1.2
封闭长度
M
≤8
关闭时间
S
≤12
基   础
机身长度
M
≤1.5

特殊条件,上述参数可根据道口现场情况微调。根据设备改进时间及外形,分为JLT-G-1型、JLT-G-2型、JLT-G-S等三类。

五、安装使用环境条件
    安装使用本设备的道口应满足如下基本条件:
    电源: 单相  AC220v±20%  ΔU  ≤ 5%
    温度: 室内  -5ºC—+40ºC     95%RH无结露
           室外  -25ºC—+50ºC
    道路: 无特殊要求。
    其它: 设备基础地质地理条件满足设计要求。

特别提示:
    栏杆所有外露金属部位均应可靠接地
   上述所及电气控制系统、机械运行机构、栏杆结构等已被专利保护,请按照《中华人民共和国专利法》有关规定进行维护、保养、使用、更换。
涉及相关专利:
ZL 2007 2 0022617.9  《带电动帘的道口栏杆》
ZL 2006 2 0086433.4 《悬臂式无轨电动栏门》(传动部分)
ZL 2006 2 0086434.9  《变频器控制的道口防护用电动栏门》(电气部分)
ZL 2005 2 0125097.5  《折叠栏门》(停车器部分)

六、售后服务
    1、设备开通使用前,由我公司技术人员对道口监护员进行培训,使其能够掌握基本操作要领,经考核合格后方可使用。
    2、设备自投入使用之日起,正常情况下,保修一年,签订维修协议,可提供长期养护维修服务,公司提供专利保护部分部件的维修和供应。





单机主要技术参数
功率(KW)
电压(V)
封闭长度(米)
关闭时间(秒)
0.25
220
8
12
注:以上参数可根据实际情况作适当变更,数据仅供参考
